Un plancher pour mon tracteur

  • Auteur/autrice de la publication :
  • Post category:Non classé
  • Commentaires de la publication :0 commentaire

Comment dimensionner un plancher dont la charge roulante reçoit un tracteur ?

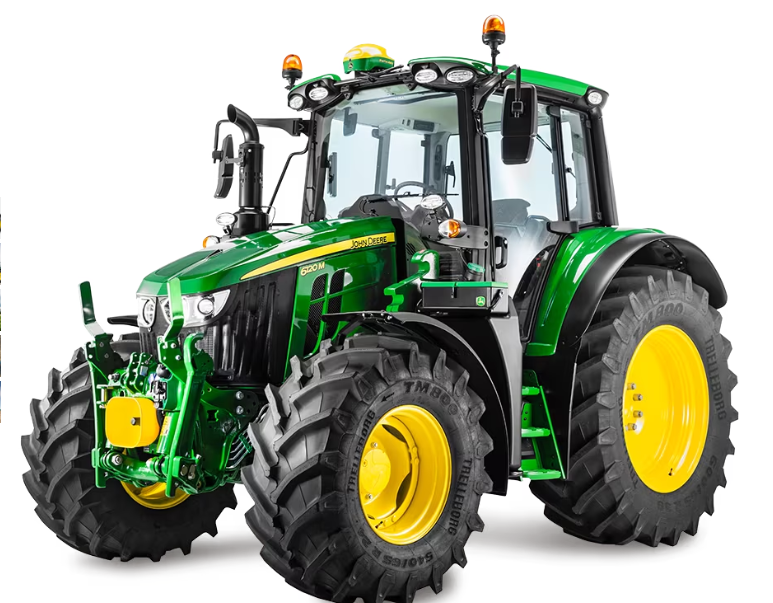

Voici votre tracteur et il pèse 6 tonnes environ . (par exemple)

tracteur

Il y a 2 essieux et les roues ne sont pas de la même taille . Cela signifie que chaque essieu ne reçoit pas le même poids .
Disons que sur les 6 tonnes du poids total du tracteur , les 2/3 sont repris par l'essieu arrière .
Soit 6*2/3 = 4 tonnes par essieu . Or il y a 2 roues par essieu . Donc une roue recoit une charge de 4/2 = 2 tonnes par roues .

Les règles sont les suivantes :

  1. Si une roue reçoit une charge < 800 Kg/roue alors prévoir une dalle de compression de 5 cm d'épaisseur minimum et une nappe de treillis soudé PAF C

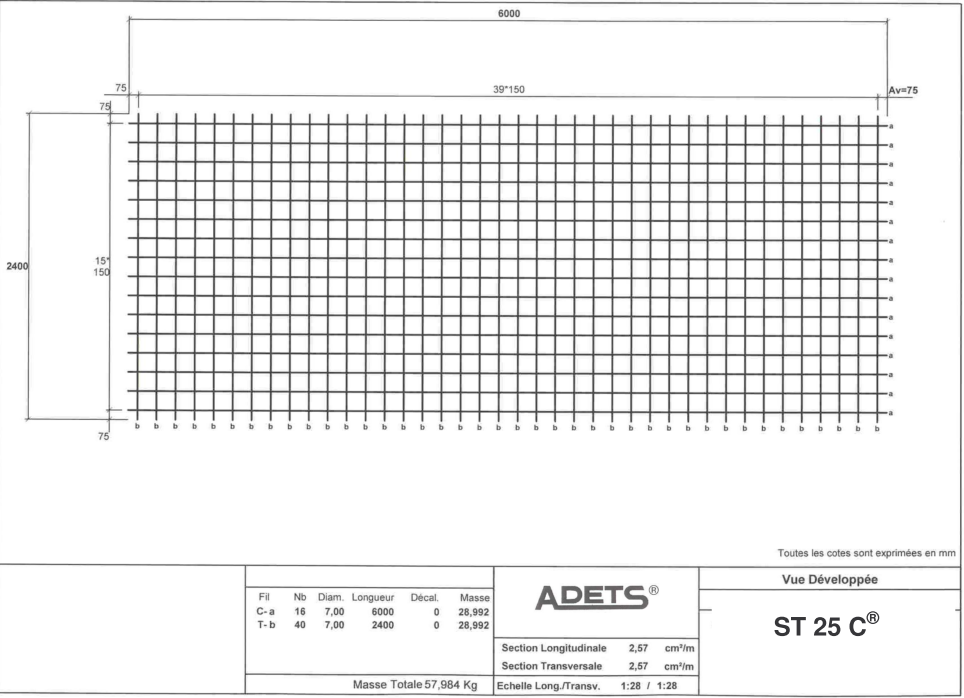

  2. Si une une roue reçoit une     800 kg/roue <charge < 1500 Kg/roue alors prévoir une dalle de compression de 8 cm d'épaisseur minimum  + 2 nappes de treillis soudé st25c maille de 15 x 15 CM - fil Ø7 MM . (voir photo ci dessous)
Treillis soudé ST25
diam fil 7 mm



NB :

  • Attention dans la plupart des cas pour votre projet , les poutrelles devront être jumelées .
  • Attention , si vous venez avec une remorque alors il faut recommencer le raisonnement en prenant le poids de la remorque chargée . Le but but etant de trouver le poids le plus pénalisant d'une roue .
