Quels sont les différentes formes possibles d'un chainage ?

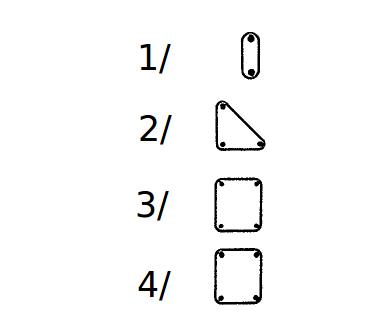

En fonction des besoins et de la place pour l'installer disponible , le chainage peut avoir avoir plusieurs formes .Ci dessous les différents chainages que l'on peut trouver ...



  1. 2 filants de diamètre 10 mm
  2. 3 filants de diamètre 8 mm (chainage triangulaire)
  3. 4 filants de diamètre  7 mm (chainage rectangulaire)
  4. 4 filants de diamètre  10 mm (chainage rectangulaire)

Pour avoir avoir la section aciers de chacun , il suffit de faire la surface d'un cercle

S =*r²

NB : en pas confondre  le rayon et le diamètres

ex un filant de diamètre 8  a pour surface  S = 3.14*(8/2)² =50.24 mm² = 0.5024 cm²
