Comment faire une lucarne préfabriquée ?

Définition et rappel :

Une lucarne est une ouverture dans un pan de toiture pour donner du jour et de l'air dans les combles.
La lucarne est constituée d'une baie verticale couverte par de petites fermette .Sur les fermettes sont ensuite installées les tuiles ou les ardoises ..Sur les cotés sont présents 2 éléments en forme de triangle que l'on appelle les jouées.
Et en devanture la lucarne est constituée de 2 jambages en bois ou en éléments préfabriqués voir coulés en béton armé .

De part et d'autre des 2 jambages s'appuit ensuite le linteau de la lucarne agrémenté si besoin de corniche moulée .

Lucarne

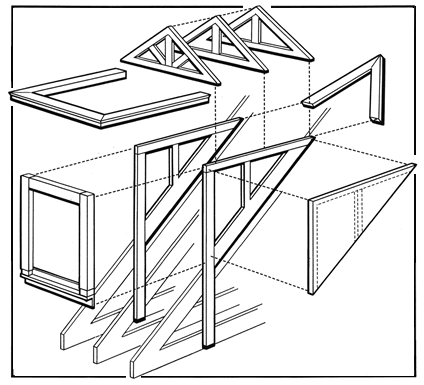

assemblage technique d'une lucarne



La variété des lucarne fait que cela donne souvent un certain cachet à  la maison .

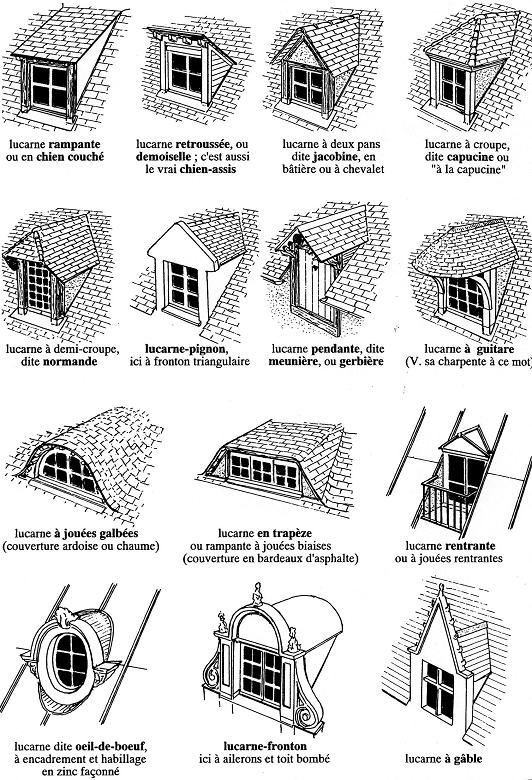

Voici les différents type de lucarne

  • Lucarne rampante
  • Lucarne « Chien assis »
  • Lucarne à  2pans dite jacobine ou à  chevalet
  • Lucarne meunière
  • Lucarne à  croupe dite « capucine »
  • Lucarne à  demi croupe dite "normande"
  • Lucarne pignon à  fronton triangulaire
  • Lucarne en guitare
  • Lucarne à  jouées galbées pour toiture en ardoise ou en chaume
  • Lucarne en trapèze pour couverture en bardeaux d'asphalte
  • Lucarne à  jouées rentrantes
  • Lucarne dite Å“il de bÅ“uf
  • Lucarne à  gable

Problématique :
vous souhaitez construire une lucarne mais vous ne savez pas trop à  qui vous adresser et comment vous y prendre ...
Voici quelques pistes techniques

1 er piste:  utilisez des éléments préfabriqués

Weser me semble un fabriquant tout à  fait intéressant ...
Visitez donc leur site

http://www.weser.fr
Catalogue des décors de façade weser
Lucarnes-Weser

Demandez- leur un devis et adressez-vous à  leur bureau d'étude

WESER S.A.
37130 Mazières-de-Touraine
Tél. 02 47 96 23 23
Fax 02 47 96 44 69

2 ème piste : utilisez des moules en polystyrène

Exemple d'entreprise qui utilise cette belle technique
Même punition , demandez un devis et adressez-vous à  leur bureau d'étude

Remarque technique importante :
Quel est le rapport avec le plancher poutrelle hourdis ?
En fait il y a 2 types de pose d'une lucarne

  • soit la lucarne est alignée avec le mur de façade dans ce cas , son poids est repris par le mur . (Pas de problème ...)
  • soit la lucarne est posée en retrait du mur de façade avec un mur en allège de 1 ml environ voir plus .

Dans ce cas le poids de ce petit mur de la lucarne appui sur le plancher poutrelles-hourdis  .Et il faut prévoir (parfois , pas toujours  ...) un renfort ,
ou un jumelage des poutrelles à  cet endroit .Vérifiez donc sur le plan de pose de votre plancher ...

Remarque :  pour ceux que la lucarne préfabriquée n'intéresse pas ,ils se rabattront sur la lucarne bois , directement intégrée dans la toiture .Dans le cas de la lucarne bois , aucun renfort est nécessaire dans le plancher

Ce contenu a été publié dans Non classé. Vous pouvez le mettre en favoris avec ce permalien.

4 réponses à Comment faire une lucarne préfabriquée ?

  1. Marie Pascal dit :

    Bonjour

    J'aimerais avoir de l'aide pour integrer trois portes fenètre sur une maison de campagne.
    la porte fenètre doit s'integre moitiée dans l allege a l etage et l autre moitiée dans la toiture.
    C est ce qu on appelle lucarne meuniere.

    J ais réuni quelques informations d'un maison et travaux mars 2006 page 111.

    Merci de votre réponse

    • saltz dit :

      Bonjour , c'est délicat pour moi de répondre sans avoir de schéma et encore plus du fait que je ne suis pas menuisier mais plutôt orienté gros oeuvre .Quelle est votre question exactement ?

      A priori vous confondez les portes-fenêtre et les lucarnes .Soit vous installez 3 portes fenêtres au rez de chaussée , soit vous installez une lucarne avec une fenêtre dedans mais à  l'étage .
      Quelles sont les dimensions de vos menuiseries ainsi que la largeur et hauteur de l'allège ?
      Si il s'agit de portes - fenêtres au rez de chaussée , il faut connaitre la hauteur sous plafond (la hauteur d'un plancher à  l'autre) et vérifier que les portes -fenêtres soient < à  la hauteur sous plafond .La hauteur standarde pour une porte-fenêtre c'est 2.15 et la hauteur sous plafond en général c'est 2.50 ml .Comme il s'agit de rénovation à  priori alors c'est peut-être une autre dimension .

  2. Barbeau dit :

    Bonjour
    Nous voudrions faire une lucarne rentrante. Comment assurez l'etzncheité et éviter la stagnations eau sur le plat?
    Merci de votre reponse

    • saltz dit :

      Je suppose qu'il s'agit d'une lucarne maçonnée .Dans ce cas le maçon devra poser un appui de fenêtre sur l'allège (ils sont vendus
      avec une légère pente ) et le couvreur devra mettre une bavette en zinc pour liaisonner la couverture avec la lucarne .
