Les poutres
Il existe 2 grandes catégories de poutres
1/Les poutres "prêt à l'emploi" ou poutres précontraintes
(Il faut parfois disposer d'une grue pour pouvoir les poser sur les murs)
2/Les poutres en béton armé
Dans les poutres béton armé , nous distinguons: les
2.1 /Les poutres normales
2.1.2/Les types de pose pour les poutres normales

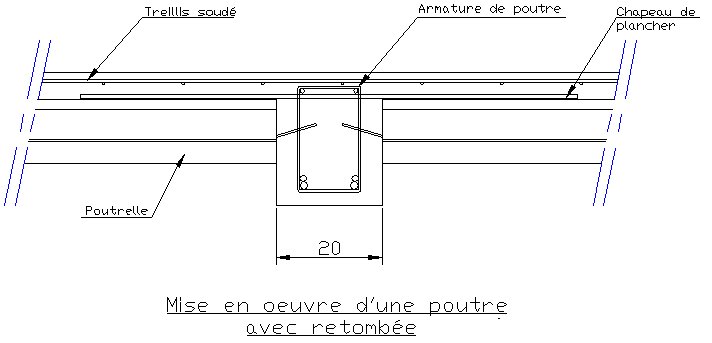

2.1.2.1/La poutre avec retombée
2.1.2.2/La poutre avec retombée + renforts
2.1.2.3/La poutre en té
2.1.2.4/La poutre retroussée
2.2/Les poutres plates
2.2.2/Les types de pose pour les poutres plates
2.1.2.1/La poutre plate en pose normale ou classique
2.1.2.3/La poutre plate en pose normale ou classique +RENFORTS
2.1.2.3/La poutre plate en té
3/Le dimensionnement d'une poutre en béton armé
Pour l'instant et afin de ne bourrer le crâne du lecteur, je lui donne une méthode empirique pour avoir une idée de la hauteur de la poutre ainsi que sa largeur .
- Pour la largeur de la poutre c'est simple, elle doit être en cohérence avec l'épaisseur du mur sur lequel elle appuie. ex :Si votre mur fait 30 cm de largeur alors votre poutre devrait avoir une largeur de 30 cm aussi
- Pour la hauteur de la poutre , le TRUC c'est de prendre sa longueur est de la diviser par 10. Ex: j'aie une poutre de 5.25 ml qui appuie sur un mur de 20 cm alors hauteur empirique prévue de la poutre = 5.25 ml /10 = 0.52 = 52 cm donc section béton de la poutre = 20*52 ht si votre plancher a une épaisseur de 20 cm alors la retombée de la poutre = 52-20 = 32 cm de retombée .(astuce valable uniquement en maison individuelle ou les descentes de charges sont peu élevées et pas pour un immeuble)
bonsoir, j ai un gros soucis , je monte une maison euromac2 et je fais un toit terrasse, j ai des retour d angle ou je n ai pas de mur de refend ,je dois donc acheter ou faire des poutres pour pouvoir reposer les poutrelles polystirene du toit , , jai 5m de portée libre.
le mur est constitué de 5cm de polystirene interieur et un voile de béton de 16cm .
les poutrelles font 25cm de haut et ils préconisent 6 cm de béton dessus.?
quelle poutre dois-je mettre?
merci d'avance
cordialement.
Bonsoir , il n'est pas vraiment possible que je puisse vous répondre sans avoir vu les plans .Pour cela , il faut m'envoyer tous les plans que vous avez en votre possession
pour que je visualise bien votre projet et la descente de charge sur la poutre de 5 ml (prenez l'onglet "contact").De même je ne sais pas quel type de plancher vous installez , poutrelles-hourdis,dalle alvéolaire,plancher bois ,bac acier ou autres ?
Je sais cependant une chose c'est que vous avez un voile béton de seulement 16 cm d'épaisseur donc pour une poutre en béton armé avec des crosses , c'est un peu juste à l'installation ou alors il faudra prévoir un sommier .
Avez vous songé à poser des poutres préfabriquées ?Vous pourriez les installer directement sur le voile béton ...
Bonjour, j'ai exactement le même problème que vous je construit avec euromac 2 et j'ai les murs de l'étage qui ne tombent pas sur les mur de refend. Avez vous trouver les dimenssion pour les poutre béton? Avez vous coullé les poutres vous même?
Mersi bcp Chef pour tes info
Merci pour les photos et l'information. Vous savez beaucoup sur lapoutrelle de plancher!
bonjour tout le mode
je voudrais juste avoir une idée sur la méthodes de dimensionnement de plancher plat et exactement la poutre plate
Chaque cas est particulier .La premières des chose est d'avoir une bonne vision en 3 D de ce qui va appuyer sur la poutre .
Pour faire rapide sur un cas simple ou seul le plancher appuie sur la poutre (et seulement ce cas)
(G + Q + poids de montage poutrelles hourdis) * (longueur 1 + longueur2)/2 = charge en Dan/ml appuyant sur la poutre
Longueur 1 et longueur 2 represente les portées qui appuient de part et d'autre du plancher (on en fait la moyenne)
ci dessous un lien qui explique bien le principe de la descente de charge
http://www.coinduprojeteur.com/ (cliquer sur descente de charge)
Pour dimensionner rapidement l'épaisseur d'un plancher prenez la plus grande portée en cm / 29 (à condition que les charges
G et Q soient classiques)
ex : la plus grande portée est de 608 cm donc l'épaisseur du plancher sera de 608/29 = 20.96 cm = 21 cm .Evidemment , c'est plus
compliqué que cela en fait mais cela donne une idée générale .
moi je veux savoir p)lus d'infos sur les poutres plat ce qui concerne predim de la largeur et le calcul de fereillage et la verification du fleche
Bonjour,
Pouvez-vous me dire comment déterminer ou calculer le chevauchement d'une poutre sur un voile
Merci
Parfait
pour l'ancrage de poutres 2cas :
-15 cm d’ancrage pour une poutre sur un poteau Ba ou voile BA
-25 CM d’ancrage sur des murs en rénovation ou des blocs quelquonque (style parpaings , beton cellulaire etc …)
bonsoir:
y a t'il quelqu'un qui peut nous exprimé la méthode de dimensionnement d'une bande noyé??
Je n'aie pas de méthode précise pour dimensionner la largeur . En revanche , qu'il s'agisse ,d'une poutre avec retombée , d'une poutre plate ou d'une bande
noyée , le principe de la descente de charge reste le même (tres rapidement pour un plancher cela donne
(G+Q+poids mort du plancher)* (Longueur travée 1 + longueur travée 2)/ 2 + poids propre de la bande noyée ou poutre etc ...
En général les bandes noyées pour une habitation font entre 40 cm et 60 cm et ne recoivent
guère plus qu'un plancher en poids .Ne pas appuyer de mur en dur dessus , elles ne sont faites pour cela .
Bonjour,
Par bande noyée, vous parlez d'un sommier noyé dans l'épaisseur d'une dalle pleine ou un sommier recevant des poutrelles transversales ?
J'appelle bande noyée , une armature noyée dans l'épaisseur du plancher autre qu'une poutre plate classique . Toutefois la bande noyée un cas
un peu particulier que l'on rencontre rarement .Un sommier pour moi est une armature d'environ 50 cm de largeur sur laquelle vient s'appuyer une poutre .
Bonjour,
Nous commençons nos travaux pour une extension de notre maison. Nous travaillons avec un architecte et une entreprise reconnue de notre région. Depuis le début de ce projet nous avons clairement formulé le souhait de ne pas dépasser une hauteur de 20cm de plancher hourdis poutre inclue. L'architecte a réalisé ses plans avec des poutres noyées afin qu'il n'y ait pas de retombée de poutre. Hors l'entreprise de maçonnerie nous propose une retombée de 7cm de poutre. J'aurais avoir un avis neutre sur la réalisation possible ou non de poutre noyée sans retombée. Je peux mettre à disposition les plans.
Cordialement,
Christophe
A vérifier , ce sont probablement des poutres préfabriquées que l'entreprise souhaite installer afin de faciliter son travail .
La question est l'entrevous est-il en forme de "coque" type rectolight ou EMS ? Si oui la poutre de 7 cm ne pose pas de problème
car elle sera cachée par le faux-plafond .
Si c'est entrevous béton à sous face plâtre (sans faux plafond) alors pas vraiement de solution .
Le truc c'est le faux plafond si vous en avez un dans ce cas la poutre de 7 cm est cachée pas de retombée immédiatement visible .
Les dimensions des poutres sont fonction aussi de leur ferraillage.
Bonjour,
Je souhaiterais agrandir mon garage de deux mètres soit 5m au lieu de 3m.
pour ne pas démolir le plancher (poutrelle et hourdis) je souhaiterais continuer les deux mètres restant avec le même principe mais en se posant sur une poutre béton allongée pour diminuer la retombée.
Je ne sais pas comment dimensionner cette poutre. pourriez-vous m'aider SVP.
merci d'avance
cordialement
Pour répondre correctement , il me faut les plans dont un plan avec une coupe .
A la louche , je pense que le mieux pour vous est d'utiliser des poutres préfabriquées à
faible retombée 5 cm maxi .Vous n'aurez même pas à coffrer et elles sont manu-portables . Attention elles tolèrent seulement le poids d'un plancher . et pas un
plancher plus un mur qui appuie dessus .
ex :
http://www.kp1.fr/Maison-individuelle/Solutions-et-Produits/Poutre-beton/Poutre-Manuportable-PM5-63/
Autre piste appuyer les poutrelles de murs à murs plutôt que de creer une nouvelle poutre .
Bonjour
Merci pour votre réponse.
L’idée de mettre ces poutrelles n'est pas mal! sauf que la longueur max est de 4.9m et moi j'ai entre mur 5.00!
merci
on peut faire des poutre encastré 25*20 pour planche? section d'acier 3T12 zone comprimé et 3 T 14 la zone tendu
SI c'est 25 de largeur par 20 de hauteur , je n'aie encore jamais vu ce type de dimensions pour une poutre plate mais je suppose que c'est possible .
j'ai une poutre de 4.5m de portée et je ne veux pas de retombé comment je fais ?
3 solutions :
soit vous faites quand meme une petite retombée et cette dernière arrive à passer dans l'épaisseur
du faux plafond . AU final vous verrez rien car le faux plafond dissimulera la retombée .
Soit vous faites une vraie poutre plate en armature en l'intégrant dans l'épaisseur du plancher .Vous coffrez
vous coulez .
Soit vous achetez une poutre plate préfabriquée et vous la passez dans le faux plafond .
Mais surtout la première des choses à faire et de déterminer ce qui appuie sur la poutre , cad les charges .
En général les poutres plates sont fragiles et la longueur de 4.50 est assez importante pour ce type de poutres .
Globalement , les poutres plates ne peuvent pas recevoir plus qu'un plancher en habitation individuelle .
SI vous avez un plancher + un mur qui appuie sur la poutre c'est mort ...
Meme si j'utilise 3 lits de fer de 14 ???
les lots sont jumelés, je construis RDC ma maison sur la limite de mon voisin, donc les poteux à la limite et espaser de 4m environ.
au 1er etage je veux construire la suite de la maison et n'est pas indépendant.
le probleme: je veux laisser au 1er etage de mon voisin 1.5m pour ouvrir des fenêtres surtout pour chambre en milieu . comment je peut faire ça. surtout les poteaux en limite . merci
Bonjour , je ne comprend pas bien votre question . Mais si votre mur est en limite de propriété consulter le service d'urbanisme de votre ville car vous
avez des servitudes de vue à respecter vis à vis de votre voisin . Pas sur que vous ayez le droit de faire des ouvertures dans votre mur ...
ce n'est pas le pb de servitude,
mais dans la limite de mon terrain je contruis ma maison en RDC
le pb en première étage je veux laisser 1.5m de ma limite de terrain comment je peut faire ça, puisque je n'ai pas des poteaux .
j’espère qu'il est clair.
bonjour
j'ai un exposé sur ''dalles et poutre-dalles" et je ne sais pas si les poutres dalles se sont les poutrelles ou pas. si vous pouvez m'aider ou si vous avez des fichers concernant ce sujet merci de partager avec moi.
Bonjour,
Pour réduire une portée, j'incorpore une poutre plate dans un plancher (sans mur au-dessus) avec poutrelles et hourdis béton de 16 +4 . Le calcul de descente de charges donne au global 9756 daN.
J'ai prévu comme dimensions de poutre qui a une longueur entre appuis de 4.5 m :
l x h = 0.2 x 0.5 avec des aciers principaux en lit inférieur de 4 x HA14, des aciers de construction de 4 x HA10, et des cadres en HA6 répartis suivant CAQUOT.
Est ce envisageable ainsi; et, quelles sont les ferraillages de poutrelles qui conviennent. Merci d'avance.
Aller consultez un ingénieur béton, une descente de charges de 9756 daN , c'es peu probable .Cela équivaut à 9.7 tonnes sur une poutre plate !
D'expérience , j'aie jamais vu . Si c'est du sur mesure cela risque de vous coutez cher .
Bonjour, Mon erreur était de ne pas avoir considéré les charges ramenée à une bande de 1 m de large.
Je recommence : Pour réduire une portée, j'incorpore une poutre plate dans un plancher (sans mur au-dessus) avec poutrelles et hourdis béton de 16 +4 . Le calcul de descente de charges donne au global 2310 daN.
J'ai prévu comme dimensions de poutre qui a une longueur entre appuis de 4.5 m :
l x h = 0.2 x 0.5 avec des aciers principaux 2 lits inférieurs de 4 x HA12 (pour une section de 8.7 cm² calculée), des aciers de construction de 4 x HA10, et des cadres en HA6 répartis suivant CAQUOT.
Est ce envisageable ainsi; et, quelles sont les ferraillages de poutrelles qui conviennent. Merci d'avance.
Bonjour, Mon erreur était de ne pas avoir considéré les charges ramenée à une bande de 1 m de large.
Je recommence : Pour réduire une portée, j'incorpore une poutre plate dans un plancher (sans mur au-dessus) avec poutrelles et hourdis béton de 16 +4 . Le calcul de descente de charges donne au global 2310 daN.
J'ai prévu comme dimensions de poutre qui a une longueur entre appuis de 4.5 m :
l x h = 0.5 x 0.2 avec des aciers principaux 2 lits inférieurs de 4 x HA12 (pour une section de 8.7 cm² calculée), des aciers de construction de 4 x HA10, et des cadres en HA6 répartis suivant CAQUOT.
Est ce envisageable ainsi; et, quelles sont les ferraillages de poutrelles qui conviennent. Merci d'avance.
Bonjour , le résultat est mieux du moins cohérent sur les valeurs les plus courantes . Pour les poutrelles , il faut donner la
longueur de leur portée (et pas la portée de la poutre plate ) .
Ceci étant , ne vous cassez pas trop la tête , faites un dessin avec votre poutre plate + les cotes de mur à poutre plate ;
ensuite passez chez un négociant en matériaux , il vous étudiera les poutrelles gratuitement .
Bonjour,
Pouvez vous SVP vérifier mes calculs pour une poutre plate de l x h x L entre appuis
(0.5 x 0.2 x 4.5), pour fractionner un plancher avec entrevous (16+5), sans mur au-dessus. Le calcul de descente de charge donne 2160 daN/m.
Pour les armatures longitudinales : 2 lits inférieurs de 4 HA12 (9.05 cm²); aciers de construction supérieurs 4 HA10.
Armatures transversales : cadres HA8 et 2 épingles de renfort HA8 ; réparties selon CAQUOT avec St0 = 7 cm.
Et quelles sont les poutrelles qui conviennent. Merci d'avance
Bonsoir,
J'envisage construire une dalle 6ml X 6ml X 0,20ml avec 8poteaux(25cm X 25cm X 3ml) .soit un carre avec 3poteaux a chaque coté relier par un chainaige de 25cm X 25cm avec 4HA10.
J'envisage 3poutres de 60cm X 20cm X600cm avec 4rangés de 2HA14 à la base et 4HA14 en 4rangs à la haut.
Ensuite relier les trois poutres dans l'axe avec une poutre de 30cm X 20cm X 600cm avec 2 rangés de 2HA14 à la base et 2HA14 en haut.
Les nervures traverse les 3poutres de 60cm de large en s'appuyant sur les deux extremités.
La dalle repose uiquement sur les 8poteaux avec 6HA12..
Je voudrais savoir ma conception est bonne?
Difficile de vous répondre sans avoir vu votre plan et sans connaitre votre zone sismique .
A priori , si c'est pour un petit projet de terrasse suspendue , je pense que vous mettez trop de poutres
et trop de poteaux .6 poteaux et 4 poutres de 30 cm de hauteur et de 2.90 ml de longueur devraient suffire .Pour l'armature des poutres ,
les HA14 me paraissent excessifs . Du reste , le ferraillage
d'une poutre est toujours plus important dans le bas d'une poutre que dans le haut . Souvent ce n'est pas le même diamètre.
Bonsoir,
Je realise une grange avec un toit reciproque en bois. La grange est circulaire avec des poteaux beton de 20cm par 20cm.
Les poteaux sont distants de 3m.
La charge de charpente represente environ 1200kg.
Quelle taille devraient avoir mes poutre beton suppirtant la charpente?
Merci de votre aide
IL faut fournir les plans pour répondre correctement . Quelles sont les longueur des poutres . Hormis la charpente , un plancher ou un mur appuie-t-ils sur
une poutre ?
Bonsoir, je veux modifier deux portes fenêtres séparées par un mur porteur par une baie vitrée style industriel de L 3470mm sur H 1300mm.
Je voudrais savoir si un HEA ou HEB de 220 suffirait à supporter la charge.
Comment faire pour vous envoyer les plans afin de déterminer la poutre métallique?
Merci
les HEA peuvent recevoir des charges énormes bien plus que du beton arme Ainsi dans le cadre d'une simple maison individuelle ,les HEA HEB passent largement .
Bonsoir , je souhaite réaliser une poutre béton armé par coffrage pour réaliser une pergola, le poids total hors béton du toit est de 3500 kg ( neige incluse ) réparti sur 11 chevrons qui porteront d'un côté sur le mur de la maison et de l'autre côté sur la poutre en béton armé (pente faible 20-25%), la profondeur de la pergola est de 4 m et un débord de toit de 0 m 50 . La longueur totale de la poutre envisagée est de 6 m qui sera posée sur deux poteaux (coulés en même temps) situés à chaque extrémité de la poutre. Pourriez-vous m'indiquer quels sont les dimensions que doit avoir cette poutre et avec quelle armature métallique.
Par avance merci
Bonjour, je veux savoir comment est-ce qu'on dimensionne les poutres plates et leurs ferraillage
Désolé mais cette discipline est trop complexe pour expliquer cela sur un blog .Il vous faut 2 ans d'apprentissage de la RDM
1/ 1 ere étape savoir faire une descente de charge soit un résultat 1 .
Je n'aie pas bien montré le principe de la descente de charge sur mon site internet .
mais ici c'est bien
http://www.coinduprojeteur.com/
2/ Savoir trouver ou démontrer la formule de RDM correspondant à une poutre plate (je choisirais une formule designant
2 appuis encastrés) .Soit un résultat 2 . injecté le résultat 1 dans le résultat 2
ces vidéos sont les plus adéquates pour comprendre
https://www.youtube.com/channel/UC15lEsaEtVDArjoIAM2Ivbg
3/ Choper les formules de l'Eurocode ou du BAEL et .Injecter resultat 1 et résultat 2
dans l'étape 3/
Ces 3 étapes sont assez coriaces donc si vous partez de 0 ... C'est 2 ans d'étude avec un spécialiste RDM
et là vous vous hisserez au niveau ingénieur béton armé
Bonjour,
Merci beaucoup pour tous.
Mais comment ferais-je pour m'inscrire à cette étude de 2 ans ? Je suis en République Démocratique du Congo et je suis ingénieur techniciens en BTP et aussi, Technicien en Étude et Économie de Construction à Educatel France. Je suis également un entrepreneur, mon entreprise est ENTREPRISE DE CONSTRUCTION INDUSTRIELLE ET BÂTIMENTS (E.C.I.B sarl)
Maintenant, si je dois faire cette étude de 2 ans pour décrocher le diplôme ou brevet de Ingénieur Béton armé, que dois je faire ?
Si possible de me répondre même nom adresse mail : reaganforoka@live.fr ou ecib_rdc@hotmail.com
merci mon Frère. Jesus-Christ t'aime
Salut un peu nouveau dans le métier mais j'aimerais savoir comment se fait le dimensionnement d'un escalier droit. Merci
Bonjour ,
1 ere étape : trouver la largeur de l'escalier en fonction de la catégorie du batiment .
3 catégories possible :
- si maison individuelle alors largeur de l'escalier devra être > 80 cm
- immeuble collectif alors largeur de l'escalier devra être > 120 cm
- bâtiments public alors largeur de l'escalier devra être > 120 cm si nb d'usager < 100 alors largeur de l'escalier devra être > 180 cm si 100 < nb d'usagers < 200 alors largeur de l'escalier devra être > 240 cm si 200 < nb d'usagers < 300 2 ème étape le calcul de la largeur du palier
largeur d'un palier = largeur de l'escalier * 1.2
3 ème étape calcul de la hauteur d'une marche
hypothèse de départ : la hauteur moyenne d'une marche = 17 cm
Quelle hauteur doit - on franchir ? En général les hauteurs normalisées sont 2.5 en hauteur sous plafond .
La hauteur à franchir nu à nu d'un niveau à l'autre = 2.5 ml de hauteur + epaisseur du plancher brut .
Admettons que le plancher fasse 20 cm d'épais alors
la hauteur à franchir = 250 cm + 20 cm = 270 cm
sachant qu'une marche fait 17 cm de hauteur en moyenne je peux déduire le nombre de marches
nb de marches = 270/17 = 15.88 marches qu'il faut arrondir à 16 marches (ou 15 au choix)
La hauteur que devra faire une marche est donc de 270/16 = 16.875 cm
4 ème étape le calcul du giron
Giron + 2* hauteur d'une marche devra être entre 60 et 64 cm (relation de blondel)
Je prend la valeur 62 cm arbitrairement car elle est compris entre 60 et 64 cm .(J'aurais pu choisir
60 - 61 - 62 -63 ou 64 cm .Seules ces valeurs respectent la loi de blondel)
Giron + 2 * 16.875 = 62
donc giron = 62- 2*16.875 = 28.25 cm
Conclusion pour faire un escalier franchissant une hauteur de 270 cm ses marches devront faire
une largeur ou un giron de 28.25 cm et une hauteur de 16.875 cm .
Bonjour,
J'ai une petite question technique : on considère une maison en R+1+C avec un toit 2 pans à 45°. Soit une poutre dont une extrémité est encastrée et perpendiculaire à un mur de façade qui soutient un côté de la charpente. Je voudrais savoir si on considère que la répartition des charges est uniforme ou variable en considérant que la charge est plus grande du côté de la poutre sous le mur de façade avec charpente.
Cordialement
On considère que les charges sont variables .Pour simplifier , on additionne toutes les charges les plus pénalisantes puis on dimensionne la poutre en fonction .
Une autre solution consiste simplement à renforcer en ferraillage aux endroits de la poutre ou cela travaille le plus .
Bonjour,
j ai un plan réalisé par mon petit frère. Nouveau technicien en génie civil.
La problème est que toutes les poutrelles sont des retombées 22x30, et que la longueur maximale entre les poutres ne dépasse pas 4.57 ml. Est ce que c'est logique.
Si oui, comment je peut faire pour supprimer ces retombées de 10 cm.
Et merci
La logique est d'observer ce qui appui sur la poutre (ex un plancher seul
ou ex 2 un plancher + mur ou ex 3 un plancher + un mur + un plancher) .
Un dimension de 22*30 pour 4.57 ne me parait pas incohérent même sans avoir vu les plans .
Question : 3 poutrelles précontraintes posée sur 15cm de rebord de chaque côté sur 2 murs opposés au 1er étage, sur lesquelles un coffrage avec béton coulé et ferraillage à l'interieur puis un mur de parpaing (pour cacher vue droite voisinage depuis l'étage et nouvelle terrasse) de 2metres de haut sur 5metres de long (en gros un peu plus de 2 tonnes de poids sur les 3 poutrelles précontraintes suspendus à l'étage)ce mur peut il tenir dans le temps?? Le poids avec reprise de charge sur ses 3 poutrelles côte a cote n'est il pas trop important ??
Bonjour j'ai un souci avec l'épaisseur de la poutre n'est pas donné svp
