Le plancher normal (non sismique)

L'armature d'un plancher

Sur cette page concentrons nous un instant sur l'armature du plancher uniquement et pas l'armature du pavillon
dans son ensemble .Quelles sont les armatures d'un plancher poutrelles-hourdis?

Réponse: un plancher contient les armatures suivantes

1 er cas les aciers d'un plancher pour un zonage sismique faible de 1 à   2

Les chapeaux droits généralement sur les refends
Les chapeaux crossés ou chapeaux de rives
Le treillis soudé
Le(les) chevêtres
Les équerres
Le chainage horizontales

L'explication en images pour les zones sismiques faibles 1 et 2

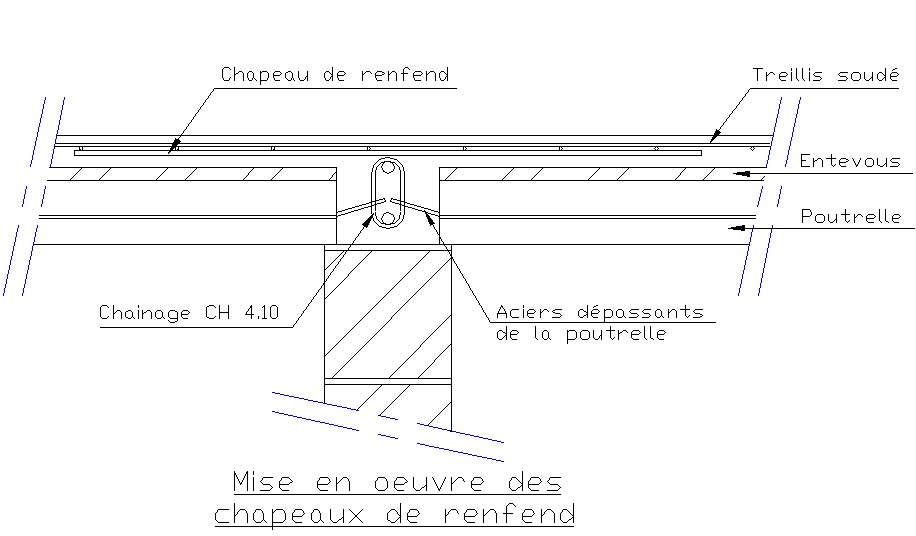

Les chapeaux de refend

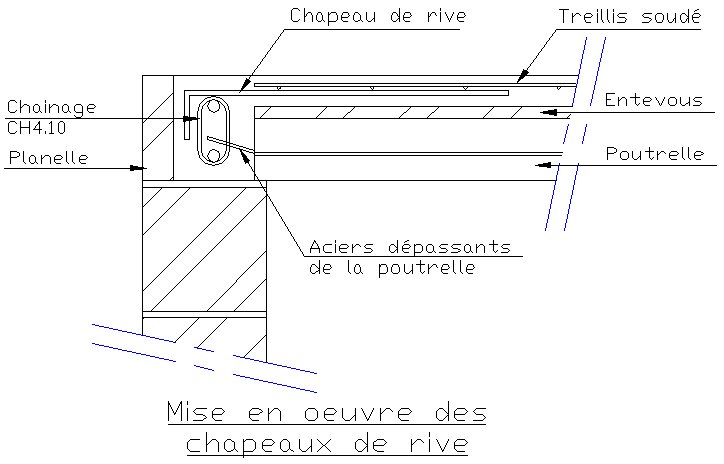

Les chapeaux de rives

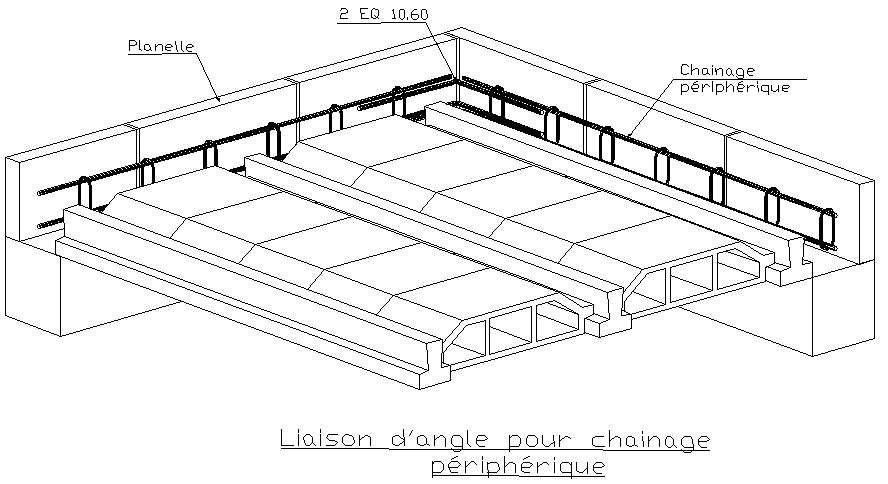

Les équerres(ou EQ 10/60 cad 10de diamètre et 60 cm pour un coté de l'équerre et 60 cm pour l'autre coté de l'equerre)

2 ème cas : les aciers d'un plancher pour un zonage sismique de 3 à   4

Ce sont les même appellations mais il ne seront pas façonnés de la même manière
et ils contiendront plus d'aciers

Les chapeaux droits généralement sur les refends
Les chapeaux crossés ou chapeaux de rives
Le treillis soudé (avec un section aciers un peu plus forte que pour un zonage sismique faible)
Le(les) chevêtres
Les équerres (généralement en forme de U)
Le chainage horizontales

L'explication en image
